网站四川11选5产品展示泥浆泵型号卧式泥浆泵 > ZW无堵塞自吸泵|ZW污水自吸泵|自吸无堵塞排污泵

无堵塞自吸泵|ZW污水自吸泵|自吸无堵塞排污泵

产品型号: ZW

所属分类:卧式泥浆泵

产品时间:2016-08-31

简要描述:ZW自吸无堵塞排污泵集自吸和无堵渡塞排污于一身抽吸含有大颗料固体块,长纤维的污物、沉淀物、废矿杂质。

详细说明:

ZW自吸无堵塞排污泵产品概述及特点:

  该泵集自吸和无堵渡塞排污于一身,即可象一般清水自吸泵那样不需安底阀,不需引灌水,又可抽吸含有大颗料固体块,长纤维的污物、沉淀物、废矿杂质、便处理及一切工程污水物,完成减戏工人的劳动强度,而且使用、移动、安装方便、极少维修、性能稳定。

ZW自吸泵使用范围:

1、环境温度≤45度,介质温度≤60度。
2、介质PH铸铁泵为6-9,不锈钢泵为1-14。
3、通过颗粒zui大直径为泵口径的60%,纤维长度为口径的5倍。
4、介质中杂质总重量不超过介质总重量的155,介质比重不超过1240千克/立方米



无堵塞自吸泵型号意义:

例 50 zw 15 - 30 P B
50:进口直径(mm)
zw:自吸式无堵塞排污泵
15:额定流量(m3/h)
30:额定扬程
P :不锈钢材质(没标则为铸铁泵)
B :防爆电机(没标则为普通电机)

ZW污水自吸泵结构图


ZW自吸无堵塞排污泵型号



    型号

电机

密封

轴承

流量m3/h

  扬程m

25ZW8-15

1.5

104-25

205*2

8

15

32ZW10-20

2.2

104-25

205*2

10

20

32ZW20-12

2.2

104-25

205*2

20

12

40ZW20-12

2.2

104-25

205*2

20

12

40ZW10-20

2.2

104-25

205*2

10

20

40ZW15-30

3

104-25

205*2

15

30

50ZW10-20

2.2

104-25

205*2

10

20

50ZW20-12

2。2

104-25

205*2

20

12

50ZW15-30

3

104-25

205*2

15

30

65ZW30-18

4

104-35

307*2

30

18

65ZW20-30

5。5

104-30

306*2

20

30

65ZW15-30

3

104-25

205*2

15

30

65ZW20-14

2.2

104-25

205*2

20

14

65ZW25-40

7.5

104-30

306*2

25

40

65ZW30-50

11

104-35

307*2

30

50

80ZW40-16

4

104-35

307*2

40

16

80ZW40-50

18。5

104-35

307*2

40

50

80ZW65-25

7。5

104-30

306*2

65

25

80ZW80-35

15

104-35

307*3

80

35

80ZW50-60

22

104-35

307*2

50

60

100ZW100-15

7。5

104-40

308*2

100

15

100ZW80-20

7。5

104-40

308*2

80

20

100ZW100-20

11

104-40

308*2

100

20

100ZW100-30

22

104-40

308*2

100

30

100ZW80-60

37

109-45

309*3

80

60

100ZW80-80

45

109-45

309*3

80

80

125ZW120-20

15

108-40

308*3

120

20

125ZW200-15

15

108-40

308*3

200

15

150ZW200-15

15

108-40

308*3

200

15

150ZW250-25

45

108-40

308*3

250

25

200ZW280-14

22

108-50

310*3

280

14

200ZW300-18

37

108-50

310*3

300

18

200ZW280-28

55

108-55

310*3

280

28

ZW无堵塞自吸排污泵性能曲线

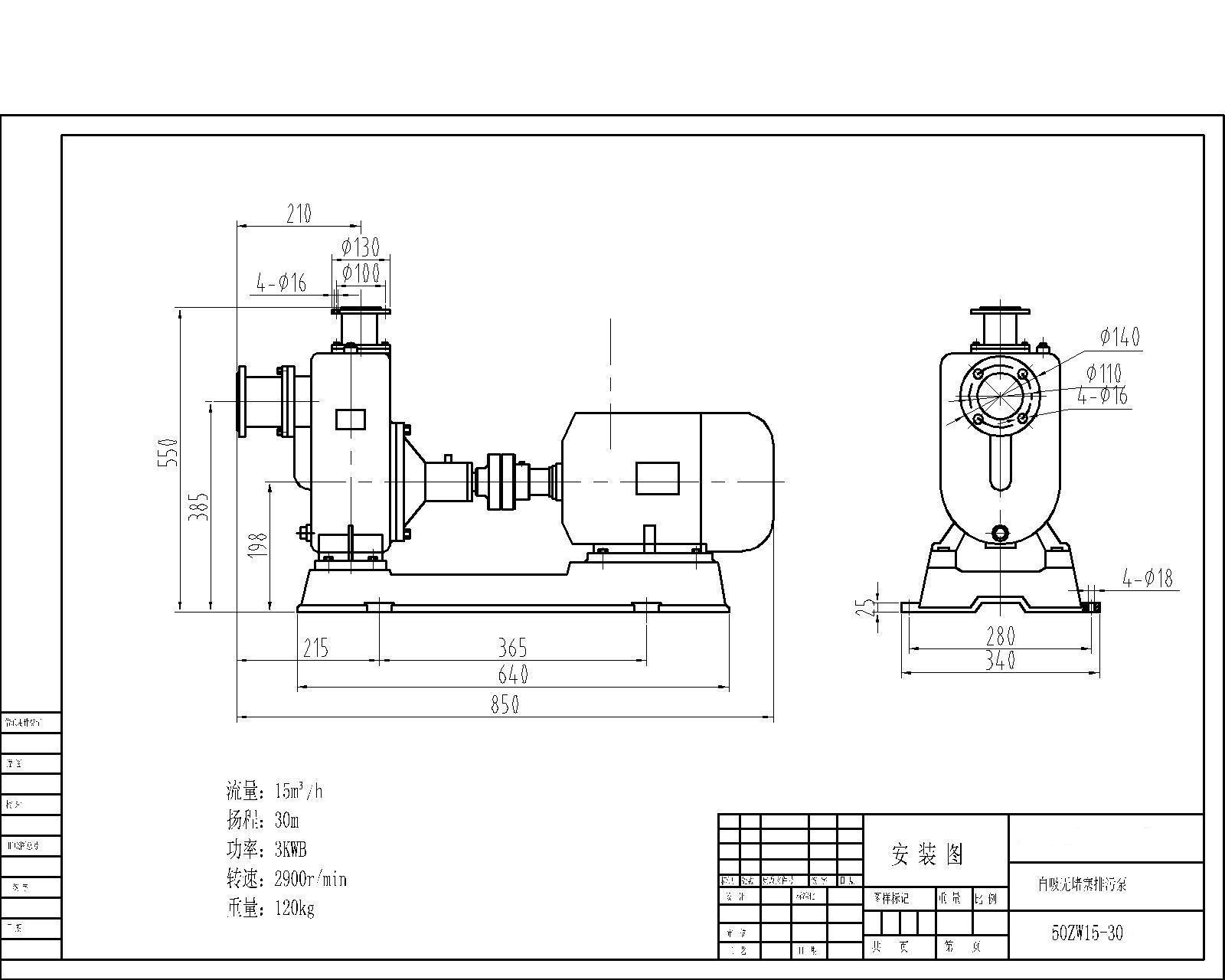

ZW自吸泵安装尺寸图

因ZW排污泵模具发生变化,新模具制造的安装尺寸数据尚未完成录入,具体询问安装尺寸图请向销售员确认。

ZW自吸排污泵管路损失计算

mm1246810每100米直管损失米数以新铸铁管伟标准旧管加倍
253.2713。0
403.51415   1520
500.83.11329    2530
65 0.83。27.11320    4050
80 0.41.63.35.99.621。6     6070
100  0.40.81。32.16。88。61319.4    8090
125   0.230.40。631.32.74.15.910.7     100110
150    0.160。260.581.11.62.34.26。49.4     120130
175     0.110.270.50。741.051.92。94.35。87.79。6    140160
200      0。130.260.370。530。931.52.12。93.74.76.17.28.5   180200
250       0.070.120.180。300。480。680.931.21.51.92.32。83.33.74.94.2
300        0.070.120。190.370.490.610.760.91.11.31。52。02.4



 ZW自吸排污泵起动前的准备与运行
1、检查泵底座、联轴器、轴承等连接部位的紧固件有否松动?如有松动应固紧。
2、用手转动联轴器是否有卡带或异声等现象?
3、打开泵上方的加水阀门,加入储液水不少于泵体容积的三分之二,关闭阀门。以后开机不需再灌引水。
4、接上电源试转一下,从电机端看,为顺时针转向。(严禁反转)
5、开机工作,观察否运行是否正常?若有异常现象,应找出原因,加以排除。

ZW自吸无堵塞泵选型:1、泵的吸程m;2、自吸泵口径mm;3、污水自吸泵流量m3/h;4、自吸无堵塞排污泵材质;5、电机类型;6、ZW污水自吸泵接口方式;7、无堵塞自吸泵是否需要带附件等。
